名稱：安全帶傾斜鎖止角度試驗機

型號：YH-QXSZ-001

一、設備用途

設備主要用於測試汽車安全帶卷收器卷收功能及鎖止角度；電機帶動安全帶卷收器按照設定出卷速度、傾斜速度、傾斜角度、測試次數等參數進行測試

設備構成

安全帶傾斜鎖止角度試驗機主要由控製器、機架、前後翻轉機構、左右翻轉機構、水平垂直調節機構及出卷回卷機構組成。

總體結構

1)安全帶傾斜鎖止角度試驗機由測試主機+控製器組成

2)安全帶傾斜鎖止角度試驗機外形尺寸:約1530x850x1930mm（L*W*H）

適用範圍

GB/T 6095-2009《安全帶》

GB/T 6096-2009《安全帶測試方法 4.16f》

Q╱CT 987-2014 《汽車安全帶卷收器性能要求和試驗方法》

測試流程

1.選定測試類型（水平/豎直），調節/調用測試參數；

2.將產品安裝與夾具上，安全帶按預定順序穿過滾輪，夾持氣缸夾緊產品；

3.啟動測試，下壓氣缸帶動下壓滾輪壓緊安全帶，收放卷電機開始運動；

4.同時按照設定順序產品進行左右及前後傾角測試。

5.到達設定傾斜角度1時卷收器應未鎖止；到達設定傾斜角度2時卷收器應鎖止，鎖止感應機構彈起，感應開關感應到信號；

6.重複/結束測試。

1.前、後排安全帶卷收器均可測試（豎直安裝與水平安裝）;

2.PLC人機控製界麵,PLC界麵可設置試驗條件；

3.試驗機可設置及調用測試方案，操作簡單方便;

4.主架采用方通與鈑金焊接,測試時不變形,穩定,安全；

5.回轉機構搭配伺服電機及編碼器，可精確控製角度，保證測試精度；

6.收放卷機構由下壓氣缸帶動下壓輪將安全帶壓在滾動輪上，伺服電機帶動滾動輪將安全帶卷出或收回;

7.設各具有短路保護裝置;超載保護功能,超行程保護等功能,上,下應設有感應型保護裝置並有聲光雙報警；

8.設備安全急停裝置:具有“急停”按鈕,便於危急情況下的應急處理。當按下停止或急停按鈕時，設備能斷開主電源，急停按鈕複位後；再次點按啟動按鈕時，設備主電源要能夠接通，防止危害的發生；

9.三色燈：位於控製器上方，當設備出現故障時將紅燈警示並蜂鳴報警；

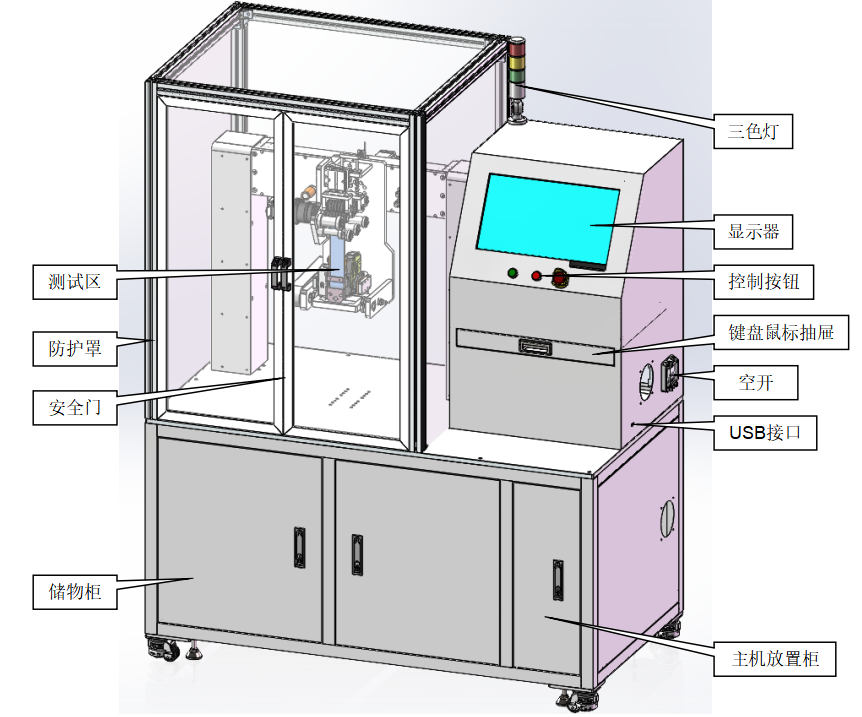

二、設備結構圖

三、設備參數
