產品名稱

全自動荷重曲線測試儀

測試荷重種類

5kgf(標配)，2kgf，500gf

最小顯示荷重

0.01gf

最大測試行程

100mm

最小顯示行程

0.001mm

測試速度範圍

0-200mm/min

單位切換

N,Lb,kgf,gf

傳動機構

滾珠絲杆

驅動馬達

AC伺服馬達

機台尺寸

W300*D270*H 500mm

重量

25kg

電源

AC220V 5A 或指定

產品型號

MY-ZAJ-205S

審核

用戶單位

日期

2015.05

1

功能說明：

全自動按鍵開關試驗機適用於各種RUBBER、金屬彈片、按鍵、開關、電腦鍵盤、手機按鍵等做[荷重-行程]曲線測試,同時完成下壓回彈力測試.采用Windows XP中英文窗口程序設定，操作簡便，自動存儲數據：荷重－行程曲線、壽命衰減曲線、測試結果。且測試方法可保存調用。

全自動按鍵、開關試驗機采用高精密荷重元測量及伺服電機驅動，可以測得完全精準的[荷重-行程]測試結果,實為各類按鍵廠商研發、品檢必備之檢測儀器。

典型應用於:橡膠RUBBER按鍵曲線測試,金屬彈片按鍵曲線測試, 鍵盤手機按鍵曲線測試,各種開關曲線測試.

2

設備特點:

Peak Fore、Return Force、Distance、TT、Click率及動態阻抗值FO皆可直接在圖上顯示數值，不須人工計算。

 自動感應式測試方式，不管按鍵高低均可通過測定行程及荷重並由電腦自動控製。

 測試結果完畢即可顯示FC、FC_D、FP、FP_D、FM、FM_D、FR、FR_D、CC、CC_F、CR、TT、FO、FO_D等，並可自動判定Passed或Fail。

 簡體/繁體/英文三種操作界麵可切換，適用於全球客戶，荷重單位N,Lb,gf,kgf,可自由切換。

 測試方法可自由設定、存儲、調用、修改，測試結果存儲於硬盤（每筆皆可存儲不計次數），可直接列印數據、曲線。

 全自動按鍵、開關試驗機可生成壽命衰減曲線，檢測報表可轉換為Excel或PDF文檔格式。

1

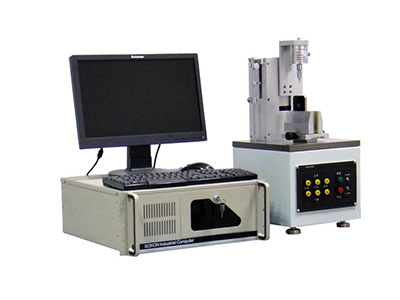

外觀圖

2

測試荷重種類

5kgf(標配)，2kgf，500gf

3

最小顯示荷重

0.01gf

4

最大測試行程

100mm

5

最小顯示行程

0.001mm

6

測試速度範圍

0-200mm/min

7

單位切換

N,Lb,kgf,gf

8

傳動機構

滾珠絲杆

9

驅動馬達

AC伺服馬達

10

機台尺寸

W300*D270*H 500mm

11

重量

25kg

12

電源

AC220V 5A 或指定
